- RTV-380V/100.交流电压变送器 天京电力
详细信息
品牌:天京电力 型号:RTV-380V/100 应用范围:电压 额定电流:5 A 额定电压:100 V 触点负载:1 触点切换电流:1 线圈电源:380 线圈功率:1 W
浙江天京电力科技有限公司

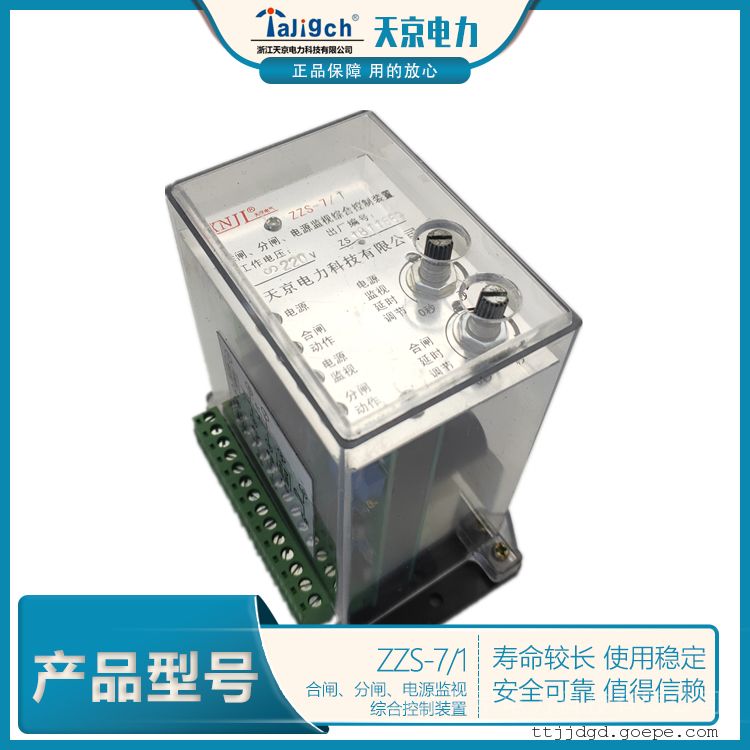

ZZS-7/1G12 分闸、合闸电源监视继电器
ZZS-7系列分闸、合闸、电源监视综合控制装置用于直流或交流操作的各种自动控制线路中,可以直接控制分闸、合闸回路,监视控制电源,并方便调节合闸延时,电源监视断电延时。
主要性能
本产品是替代合闸继电器,分闸继电器,电源监视继电器的综合控制装置,具有下列特点:
a)体积小,功能强,非常适合安装于小型抽屉柜,和其它需要使用继电器的场所。
b)出口控制中间采用进口高性能密封继电器,防潮、防尘、不断线、可靠性高,而且有电源指示及动作指示,电气寿命长,机械寿命长
4 技术条件
4.1 环境基准条件
环境温度:20℃士2℃ 相对湿度:45%~75%
大气压力:80Kpa~106Kpa 存储和运输过程中的极限温度:-25℃~+75℃
使用地点的海拔高度:不高于2500米。
使用环境的周围介质无爆炸危险品:不含有腐蚀性气体:所含导电尘埃的浓度不应伸绝缘水平降低到允许值以下。
4.2使用条件
环境温度:-10℃~+50℃,24h内平均温度不超过35℃。大气压力:80Kpa~106Kpa
相对湿度:*湿月的月平均*大相对湿度为90%,同时该月的月平均*低温度为25℃,且表面无凝露。*
高温度为40℃时,平均*大相对湿度不超过50%。
4.3继电器额定值额定电压值:24V、48V、110V、220VACDC
4.4 出口中间触点容量:合闸、分闸回路接通DC220V10A,断开DC220VT=5mS 50W,电源监视回路220VDC 0.1A
4.5出口中间动作延时:不大于15mS。
出口中间返回延时:分闸回路不大于15mS,合闸回路15mS~3S可调。电源监视回路:15mS~1.5S出口中间动作电压:直流不大于70%,交流不大于75%。出口中间返回电压不小于20%
4.6功耗 *大功耗不大于10w,一个回路工作时,额定电压下功率不大于5W。
4.7绝缘电阻 用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MQ。
4.8绝缘耐压
各引出端子对外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频1000V,历时一分钟无击穿
4.9电寿命DC220V,切断电流T=5mS,50W,104次以上。
4.10机械寿命 触点无负荷300万次以上。
-
