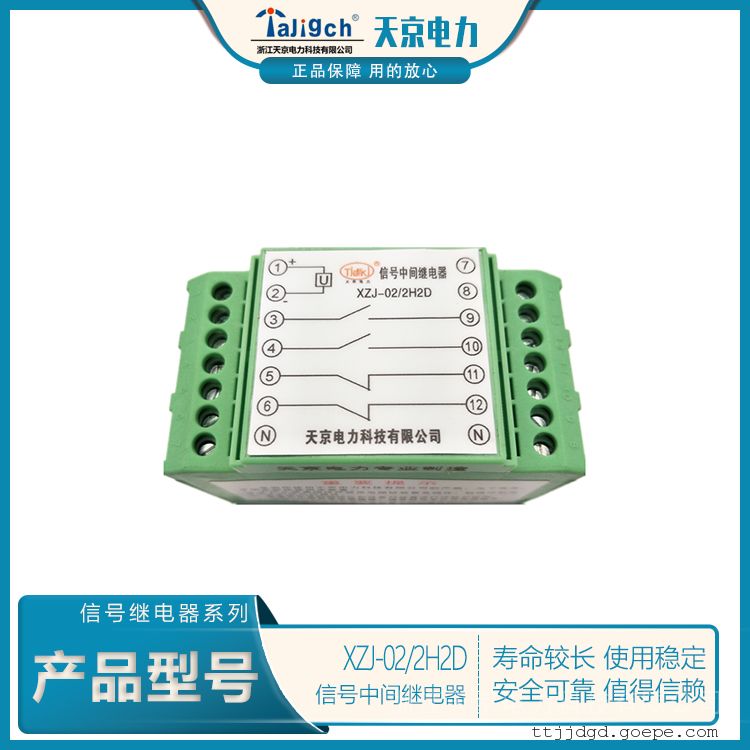

XZJ-8L-4H.  信号中间继电器

1用途
JX-18系列信号继电器(以下简称继电器)用于直流操作的保护和自动控制装置中，作为动作指示信号用。
2特点
2.1 动作速度相当快，能很好地与采用真空开关(动作迅速)的跳合闸回路配合，准确
反应动作信号。
2.2可满足当前建立无人值班室的要求，该继电器既能远方电动复归又能现场手动复归。
2.3 带有多组动合触点，同时可满足现场信号指示及遥信等要求。
2.4采用进口磁保护小中间作为出口，继电器动作后即使直流消失也能保持动作状态。
2.5 具有宽电流动作范围，从0.02A至2A继电器均能准确动作，且动作后线圈内阻极低
用户在设计中可不必考虑。同时有电压动作型。
2.6具有延时自动复归功能规格的信号继电器，在发出5秒~10秒(可调)信号后，自
动复归，省去了工作人员的操作。
2.7 具有多种外壳形式及端子接线，可替代DX-30系列、DX-8、8G系列、DXM-2A系列、DX-11、11A系列信号继电器。
2.8防振性极强，并可任意安装。
2.9动作指示信号鲜明，寿命长。
2、单项工程的设计。
三、使用条件
1、环境温度：-5℃～+40℃
2、相对湿度：5%-95%
3、大气压力：86～106Kpa
4、工作位置：任意

四、主要技术数据
1、工作电源：直流
2、电源电压：220V、110V、二种
3、灵敏度：（0.50～0.7）Ue
4、激励状态：单位置、双位置（电压UⅠ启动，电压UⅡ复归）
5、触点状态：2H2D、4H、3H1D三种常规，XZJ-1除外（H表示开接点，D表示闭接点）
6、触点负载能力：
阻性220VAC 5A
感性220VAC COSΦ=0.4 250VA
感性220VAC τ=5ms 50W
7、介质耐压：
  同组触点间：≥1500VAC
  线圈-接点：≥2000VAC
XZJ-11L.XZJ-11R.信号中间继电器适用于电力系统继电保护以
及各种自动化装置作控制或换接电路用。
主要技术参数
4.1 额定值
电压型额定工作电压:DC 220V、110V、48V、24V、12V:交流信号继电器可根据客户要求定做。电流型额定工作电流:10mA~2A:如有特殊要求可定做。
4.2动作值 电压型:不大于70%额定电压:电流型:不大于90%额定电流。
4.3 动作时间在额定工作状态下不大于20mS。
4.4 触点容量
继电器输出电路的触点能断开电压不大于250V，时间常数为5士0.75mS的直流有感负荷电路为50W，电压不大于250V的交流电路(功率因数COS中为0.4+0.1)为250VA。继电器触点可长期接通2A。
4.5 介质强度 继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V(有效值)，50Hz的交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。
4.6 绝缘电阻 继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不小于300MQ。
4.7 功率消耗功率消耗不大于10W。
4.8电寿命 继电器触点接于规定容量的电路负荷中，能可靠动作及返回，电寿命为10次。
4.9 机械寿命继电器不接负荷能可靠动作及返回，其机械寿命为106次
4.10 抗干扰性能继电器的抗干扰符合DL478-92《静态继电保护及安全自动装置通用技术条件》。
