WY-41B2.WY-41B3.WY-41B4.电压继电器 天京电力
详细信息
| | 品牌：天京电力 | | 型号：WY-41B2.WY-41B3.WY-41B4. | | 应用范围：电压 | |
| | 额定电流：5 A | | 额定电压：220 V | | 触点负载：5 | |
| | 触点切换电流：5 | | 触点形式：002 | | 线圈电源：220 | |
| | 线圈功率：1 W | | | | | |
浙江天京电力科技有限公司
WY-41B2 电压继电器

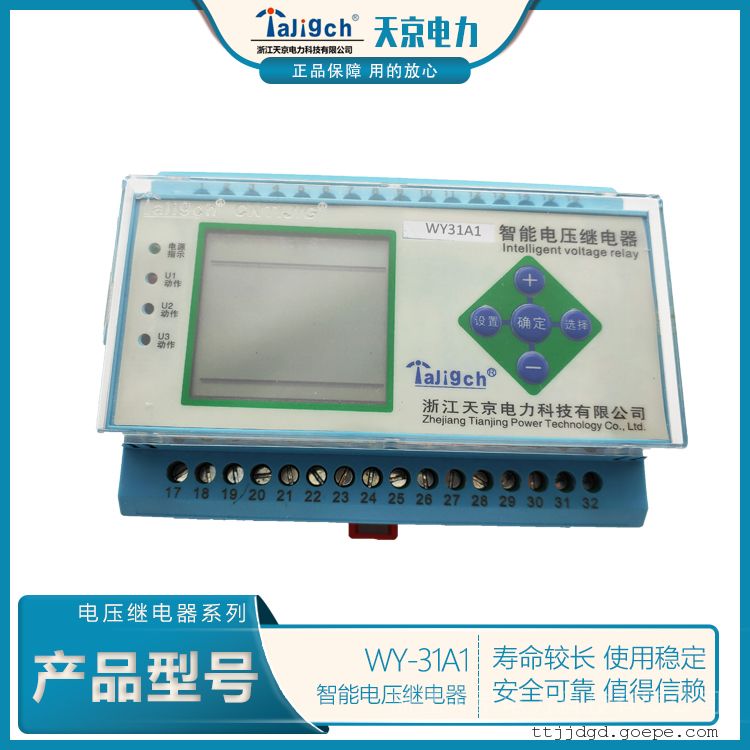

WY-30系列三相多功能电压继电器是带延时功能的液晶显示及三相电压可独立动作(可同时动作)交流智能电压继电器。可用于发电机，变压器和输电线的继电保护装置中作为过电压或欠电压闭锁的动作元件。该继电器由数字电路构成执行回路，具有灵敏度高，实时测量并显示当前电压值等特点。多相输入时，各相同时整定，出口同一继电器。
天京电力公司生产的.WY-41B2 . WY-41B3. WY-41B4.集成电路电压继电器是静态型、瞬动、交流电压继电器。用于发电机、变压器和输电线的继电保护装置中,作为过电压保护和低电压闭锁的动作元件。
绝缘性能
继电器各电路与外露导电部分之间，以及各独立回路之间，分别用开路电压为1000V的摇表测试其绝缘电阻≥100MO介质强度.
继电器各电路与外露导电部分之间，以及各独立回路之间，应能承受2KV(50HZ)交流试验电压，历时1min的试验，无绝缘击穿或闪络现象。
产品使用设置
电压整定值:1-100VAC1-200VAC1-400VAC时间整定值范围:0.1-99.9S
1.U1.在正常运行界面下，按1次(设置)键，此时进入U1电压设置页面.按+加或 -减键设置电压，设置你所需要的工作电压。
2.U1.在正常运行界面下，按2次(设置)键.此时进入U1电压动作时间设置页面，按+加或一减设置时
间。
3.U2.在正常运行界面下，按3次(设置)键，此时进入U2电压设置页面，按+加或 一减键设置电压，设置你所需要的工作电压
4.U2.在正常运行界面下，按4次(设置)键.此时进入U2电压动作时间设置页面，按+加或-减设置时间。
5.U3.在正常运行界面下，按5次(设置)键，此时进入U2电压设置页面，按+加或 -减键设置电压，设置你所需要的工作电压。
6.U3.在正常运行界面下，按6次(设置)键.此时进入U2电压动作时间设置页面，按+加或 -减设置时间全部设置完成， 按确认键完成。
7.当输入任意一相欠压满足动作条件(动作电压超过门槛且整定延时时间到时)，继电器动作，同时灯熄灭，并且U1，U2(或U3)灯指示满足动作条件的动作相。U(V)灯熄灭，时时间已到，继电器已出口。
当输入值接近动作条件时，继电器进入动作预备状态，所有芯片资源全部用来计算输入值，一旦满足条件，立即启动计时。继电器设有启动量连续判断功能和突变量连续判断功能，能够有效迅速的判断输入值.并躲过短时干扰。
