- JSDXC-850. 单片机时间继电器 南铁信号
详细信息
品牌：南铁信号 型号：JSDXC-850. 应用范围：信号 额定电流：8 A 额定电压：24 V 触点负载：8 触点切换电流：8 触点形式：440 线圈电源：24 线圈功率：1 W
温州南铁铁路信号设备有限公司

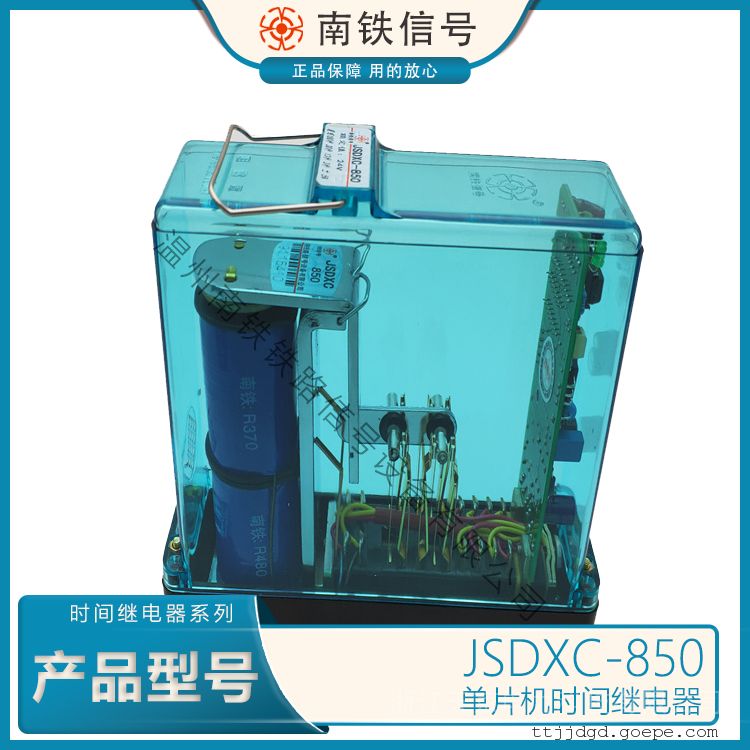

JSDXC-850.单片机时间继电器
JSBXC一850和JSBXC1一850型等时间继电器是一种缓吸继电器，借助电子电路，获得180s、30s、13s、3s等延时，以满足信号电路的需要。时间继电器由时间控制单元与JWXC-型无极继电器组合而成。时间控制单元装在印刷电路板上，安装在接点组的上方。鉴别销号码14、55。时间继电器的基本情况如表1一6所列。
（一）JSBXC一850型半导体时间继电器
1．延时电路
JSBXC一850型半导体时间继电器（型号中S为时间，B为半导体，850是370和480之和）的时间控制电路如图1一32所示。其核心是由单结晶体管等组成的脉冲延时电路。
在单结晶体管BT的发射极E和*基极B，的放电回路中接人继电器J的前圈（3-4 ,370Ω)，它的后圈（1-2 , 480Ω）通过电阻R1直接与电源相连。接通电源时，后圈有电流流过，其电路为+24V电源（73端子）—二极管Dl一R3一R1一J1-2一电源（62端子）。但是，Rl的阻值很大，为3一4 . 7 kΩ，因此流过后圈的电流很小，继电器J不会动作。与此同时，电容器C，也开始充电，其电路为：+24V电源（73端子）一D1，一R3一R6～R7 （或R8一R9、R10一R11、R12一R13）一Cl-－J4-3一一电源（62端子）
此电流流过前圈的方向正好与后圈的相反，继电器更不会动作。
当电容器Cl充电电压上升*于单结晶体管BT的击穿电压时，BT的发射极e与*
基极bl间导通，C1放电，其电路为：
C1(+）一BTeb1。，一R2一J3-4。一C1,（-）。
此电流流过前圈的方向与后圈的相同，当两者之和达到继电器的工作值时，继电器吸起，
其前接点11一12沟通了自闭电路，电路为：
+24V电源（73端子）一Dl一R3一J 11-12一R4，—J 1-2一电源（62端子）。
由于R4的接人，电路的电阻值降低近一半，流过后圈的电流大于继电器的落下值，继电器可靠吸起。
-
