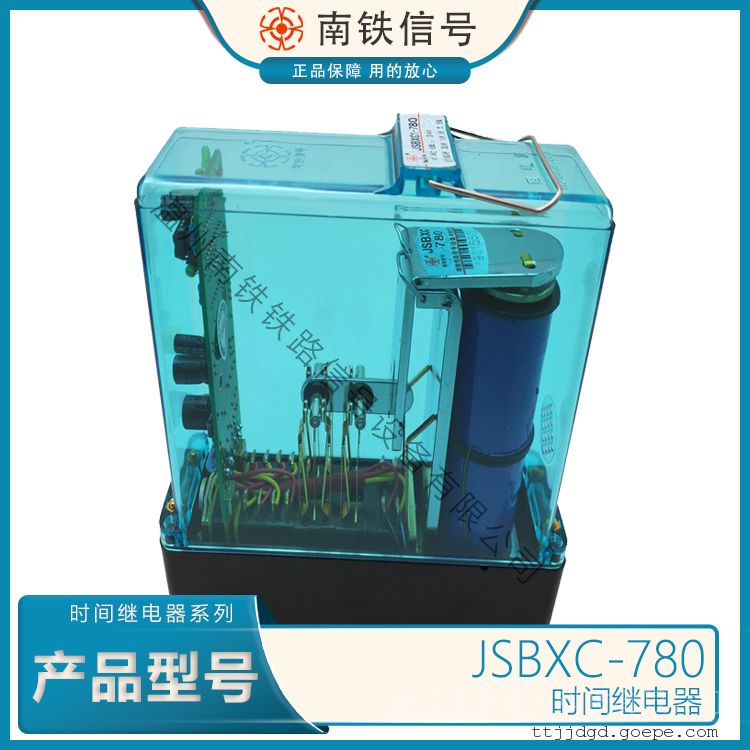

JSBXC-780. 时间继电器 。南铁信号

温州南铁铁路信号设备有限公司

JSBXC-820.单片机时间继电器 JSBXC一850和JSBXC₁一850型等时间继电器是一种缓吸继电器，借助电子电路，获得180s、30s、13s、3s等延时，以满足信号电路的需要。时间继电器由时间控制单元与JWXC-型无极继电器组合而成。时间控制单元装在印刷电路板上，安装在接点组的上方。鉴别销号码14、55。时间继电器的基本情况如表1一6所列。

（一）JSBXC一850型半导体时间继电器

1．延时电路
JSBXC一850型半导体时间继电器（型号中S为时间，B为半导体，850是370和480之和）的时间控制电路如图1一32所示。其核心是由单结晶体管等组成的脉冲延时电路。
在单结晶体管BT的发射极E和*基极B，的放电回路中接人继电器J的前圈（3-4 ,370Ω)，它的后圈（1-2 , 480Ω）通过电阻R₁直接与电源相连。接通电源时，后圈有电流流过，其电路为+24V电源（73端子）—二极管D_l一R₃一R₁一J_1-2一电源（62端子）。但是，R_l的阻值很大，为3一4 . 7 kΩ，因此流过后圈的电流很小，继电器J不会动作。与此同时，电容器C，也开始充电，其电路为：+24V电源（73端子）一D₁，一R₃一R₆～R₇ （或R₈一R₉、R₁₀一R₁₁、R₁₂一R₁₃）一C_l-－J_4-3一一电源（62端子）
此电流流过前圈的方向正好与后圈的相反，继电器更不会动作。
当电容器C_l充电电压上升*于单结晶体管BT的击穿电压时，BT的发射极e与*
基极b_l间导通，C₁放电，其电路为：
C₁(+）一BT_eb1。，一R₂一J_3-4。一C₁,（-）。
此电流流过前圈的方向与后圈的相同，当两者之和达到继电器的工作值时，继电器吸起，
其前接点11一12沟通了自闭电路，电路为：
+24V电源（73端子）一D_l一R₃一J _11-12一R₄，—J _1-2一电源（62端子）。
由于R₄的接人，电路的电阻值降低近一半，流过后圈的电流大于继电器的落下值，继电器可靠吸起。
