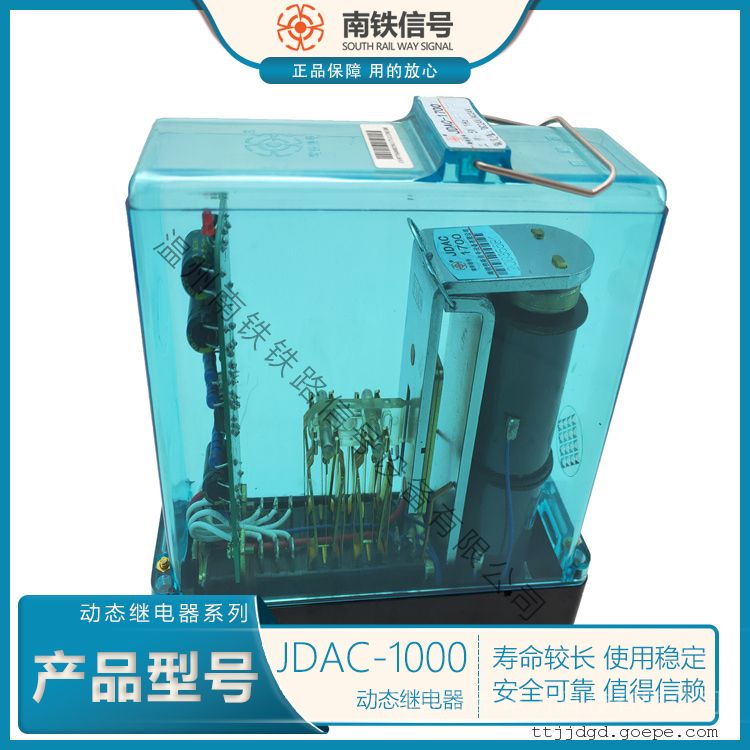

JDAC-1700.动态继电器

JDBXC一1100型、JDBXC一A55O/550型和JDBXC一1500型单闭磁继电器在信号电路中常作为双命令控制继电器使用。它的外观与无极继电器完全一样，但磁系统有较大差别。如图1-18所示。磁系统由L形轭铁、U形铁芯及T形扼根组成。装配时先在U形铁芯上套上两个方形线圈，再用螺钉紧固在T形扼根上。L形扼铁与扼根铆成一个整体。单闭磁继电器的线圈为扁平形，是专为配合U形铁芯而设计的，线圈与电源片的连接如


单闭磁继电器的接点系统同无极继电器。
  单闭磁继电器的磁路工作原理知图1-20所示。U形铁芯与轭根组成一个闭合磁路，铁芯的两个心柱上各绕个线圈。当两个线圈中一个通电时，它产生的磁通被封闭在闭合磁路中，工作气隙己δ_Ⅰδ_Ⅱ、没有磁通存在，衔铁不受电磁力的作用。当两个线圈同时通电且它们产生的磁通在U形铁芯内方向一致（两线圈电流方向相反）时，仍被封闭在闭合磁路中，工作气隙δ_Ⅰδ_Ⅱ中仍然没有磁通，衔铁不会动作。只有当两线圈同时通电，且在U形铁芯中产生的磁通方向相反（两线圈中电流方向相同）时，磁通通过气隙δ_Ⅰ、衔铁、气陈δ_Ⅱ、轭铁、轭根、铁芯构成闭合回路，磁通在气隙处产生吸引力，使衔铁吸合。当一个线圈断电时，则另一个线圈的磁通又立即回到U形铁芯的闭合磁路中，衔铁不能保持而释放。
