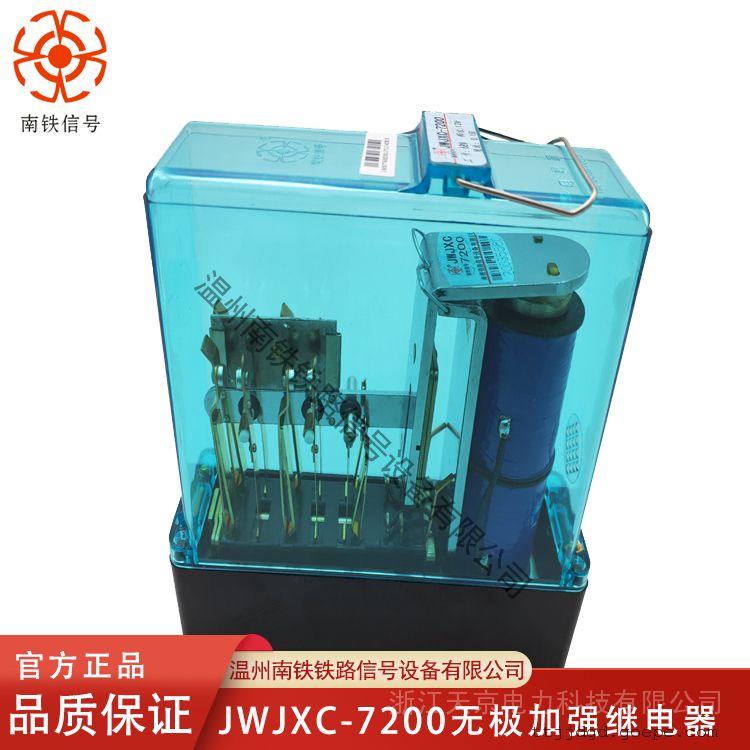

• JWJXC-7200 无极加强继电器 南铁信号

    详细信息

     品牌:南铁信号  型号:JWJXC-7200  应用范围:信号
     额定电流:5 A 额定电压:16 V 触点负载:5
     触点切换电流:5  触点形式:8  防护特征:防尘
     线圈电源:24  线圈功率:1 W


    温州南铁铁路信号设备有限公司

    无极加强继电器  JWJXC-7200

    (可用于教学,铁路、钢厂、煤矿、轻轨等)

    (一)、铁路信号对继电器的要求
    JWXC-7,JWXC-1700,JWXC-1000无极继电器信号继电器作为铁路信号系统中的主要(或重要)器件,它在运用中的安全、可靠就是保证各种信号设备正常使用的必要条件。为此,铁路信号对继电器提出了极其严格的要求,具体如下:

    (l)动作必须可靠、准确;
    (2)使用寿命长;
    (3)有足够的闭合和断开电路的能力;
    (4)有稳定的电气特性和时间特性;
    (5)在周围介质温度和湿度变化很大的情况下,均能保持很高的电气绝缘强度。
    具体要求见《信号维修规则技术标准》11继电器11 . 1通则。
    按照工作的可靠程度,信号继电器可分为三级:
    JWXC-7,JWXC-1700,JWXC-1000无极继电器在电磁系统中,除衔铁和铁芯间工作气隙占外,在轭铁的刀口处尚有第二工作气隙了,以减小磁路的磁势降,从而提高继电器的灵敏度。

    ①线圈
    线圈水平安装在铁芯上,分为前圈和后圈,之所以采用双线圈,主要是为了增强控制电路的适应性和灵活性,可根据电路需要单线圈控制、双线圈串联控制或双线圈并联控制。
    线圈绕在线圈架上,线圈架由酚醛树脂压制而成。缓放型无极继电器为了增加缓放时间,采用铜质阻尼线圈架。线圈用高强度漆包线密排绕制,抽头焊有引线片,线圈与电源片的连接
    ②铁芯
    铁芯由电工纯铁制成,其为软磁材料,具有较高的磁通密度和较小的剩磁,以利于继电器的工作。外层镀锌防护。铁芯如。它的尺寸大小,根据继电器的规格不同而有区别。缓放型继电器、灵敏继电器尺寸大些,以加大缓放时间或减小工作值。极靴在铁芯头部,用冷镦法加粗。在极靴正面,钻有两个圆孔,是为了组装和检修时,紧固和拆装铁芯用的。

    ③轭铁
    扼铁呈L洲形,由电工纯铁板冲压成型,外表镀多层铬防护。
    ④衔铁
    衔铁为角形,靠蝶形钢丝卡固定在轭铁的刀刃上,动作灵活。衔铁由电工纯铁冲压成型,
    衔铁上铆有重锤片,以保证衔铁靠重力返回。重锤片由薄钢板制成,其片数由接点组的多少决定,使衔铁的重量基本上满足后接点压力的需要。一般8组后接点用三片,6组用两片,4组用一片,2组不用。
    衔铁上有止片,止片由黄铜制成,安装在衔铁与铁芯闭合处。止片有6种厚度,因继电器规格不同而异,可取下按规格更换。止片用以增大继电器在吸起状态的磁阻,减小剩磁影响,保证继电器可靠落下。
    JWXC-7,JWXC-1700,JWXC-1000无极继电器在电磁系统中,除衔铁和铁芯间工作气隙占外,在轭铁的刀口处尚有第二工作气隙了,以减小磁路的磁势降,从而提高继电器的灵敏度。
