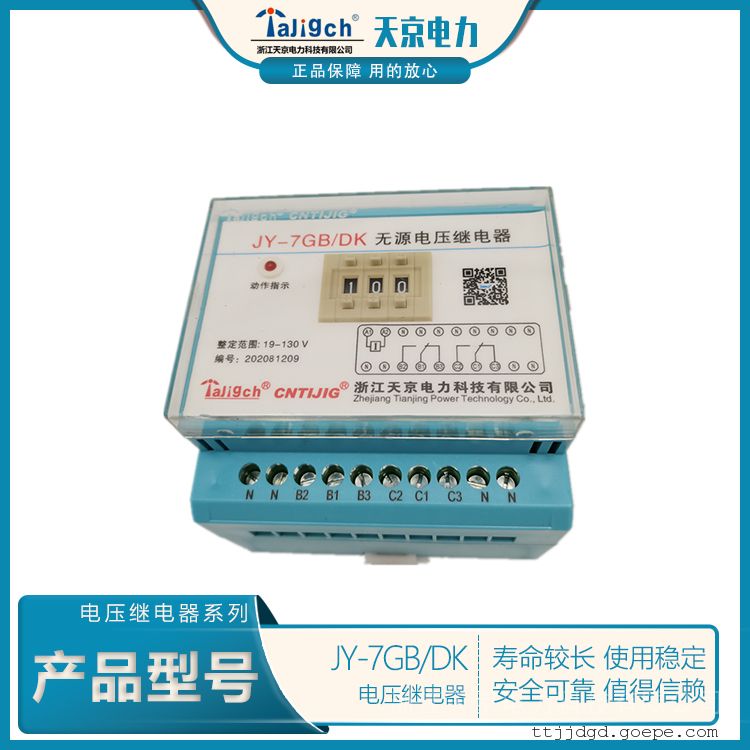

JY-7GB/DK   电压继电器

1概述
JY-7D系列集成电路直流电压继电器用于直流继电保护装置中，监视直流电压，作为过电压保护或欠电压闭锁启动元件。2特点
2.1 整定方便，采用三位拨盘开关整定电压值，直观方便，无须校验。整定范围:30V~300V。
2.2 精度高，误差小于2%，级差小，为1V。
2.3 可靠性高，无抖动，无拒动，动作快，返回系数高。
2.4被测电压和辅助电源接线无需考虑极性。
被测电压经过电阻降压取样得到与被测电压成比例的取样电压Ui，Ui经拨盘整定，再进行整流滤波，得到Uo，在逻辑判断回路中，Uo与门坎电压Uz比较。对欠电压继电器，若Uo<Uz，则出口继电器动作，常开触点打开，常闭触点闭合，动作指示灯亮:若Uo>Uz，出口继电器动作，常开触点闭合，常闭触点打开，动作指示灯灭。对于过电压继电器若Uo<Uz，则出口继电器不动作，常开触点打开，常闭触点闭合，动作指示灯灭:若Uo>Uz，则出口继电器动作，常开触点闭合，常闭触点打开，动作指示灯亮
5主要技术参数
5.1电压整定范围 60V-300V。
5.2功耗小于3W(出口继电器动作后)。
5.3 直流辅助电源允许变化范围 额定值士20%。
5.4 动作时间 欠电压继电器:0.5倍整定值的动作时间不大于20mS
过电压继电器:1.2倍整定值的动作时间不大于20mS。
2倍整定值的动作时间不大于20mS。
5.5 返回系数 欠电压继电器返回系数1.04~1.08，过电压继电器的返回系数0.96~0.92
5.6 整定误差
额定值在60V至*大范围内，整定误差不小于2%:在极限温度下，10V以上任一整定值的误差不大于3%。
5.7 触点容量
继电器输出电路的触点能断开电压不大于250V，时间常数为5士0.75mS的直流有感负荷电路为50W，继电器触点可长期接通5A。
5.8电寿命 不低于105次。
5.9机械寿命不低于106次。
5.10介质强度
继电器各导电端子连在一起 ，对外露非带电金属部分或外壳之间能承受2000V(有效值)，50Hz的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。
5.11 绝缘电阻
继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阳不小于300MQ。
5.12工作环境条件温度-10℃~+50℃，相对湿度不大于90%，海拔高度不大于2000M。
5.13 抗干扰性能继电器的抗干扰符合DL478-92《静态继电保护及安全自动装置通用技术条件》。
6整定方法和使用
本继电器采用数字拨盘整定，三位数字从左到右分别为百位、十位、个位，三位数字即为整定的电压。例如:三位数字是220，即为220V
