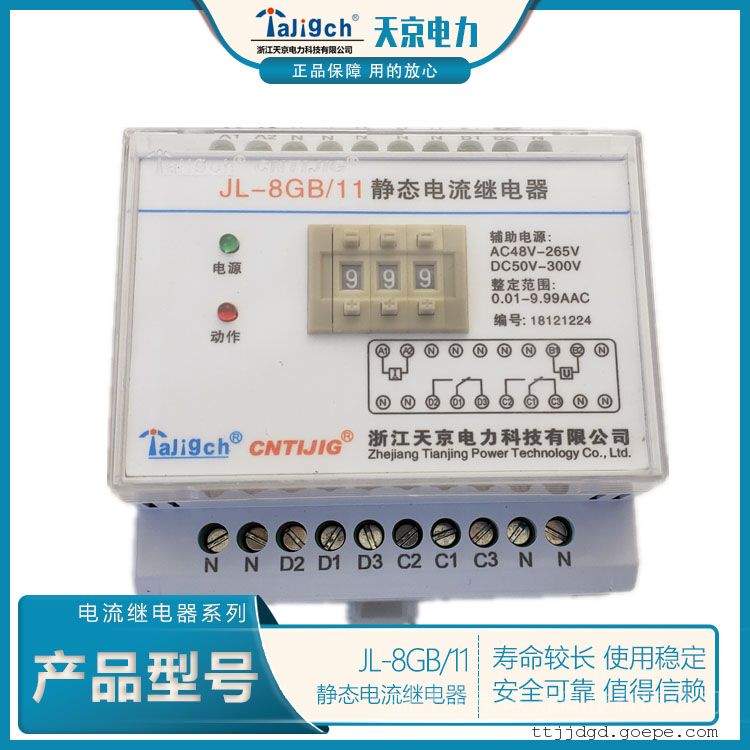

JL-8GB/11    轨道电流继电器

1用途
JL-8系列DK型不带辅助电源电流继电器(以下简称电流继电器)作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。

2特点
本系列继电器采用CMOS集成电路进行运算和比较，具有精度高，整定范围宽，动作速度快，返回系数高，功耗低的特点。

正常工作条件
4.1环境温度:-10℃~+50℃
4.2相对湿度:≤90%
4.3 大气压力:80Kpa~110Kpa
4.4安装位置:任意
4.5 周围环境:继电器不受太阳直射，不受雨水冲洗，空气中不含导致金属腐蚀或绝缘损坏的气体或尘露，继电器在工作时，不允许振动，搬运过程不允许撞击。

5主要技术指标
5.1 整定范围( 0.5A~3A，级差为0.01A 1A~6A，级差为0.01A
5A~30A，级差为0.1A 30A~60A，级差为0.1A
5.2动作时间 1.2倍整定电流，动作时间不大于25mS。
2倍整定电流，动作时间不大于20mS。
5.3返回系数 过电流继电器:0.9~0.97:欠电流继电器:1.05~1.15
5.4 整定误差 小于2%。
5.5功耗继电器动作，功耗小于5W，继电器不动作，功耗小于4W。
5.6 触点容量 在电压不大于250V时，触点连续接通电流为5A:
在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，可断开30W:在电压不大于250V时，功率因数COS中为0.4的交流电路中，可分断200VA。
5.7触点寿命 电寿命:105次，机械寿命:10次
5.8绝缘电阻 继电器各带电端子连在一起，对外露非带电端子或外壳之间，用开路电压为500V的兆欧表测量
绝缘电阻不小于300MQ。
5.9 介质强度 继电器各带电端子连在一起，对外露非带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。
5.10抗干扰能力符合DL478-92《静态继电保护及安全自动装置通用技术条件》中的有关规定。
