PCR5-R2光控继电器. 天京电力

浙江天京电力科技有限公司

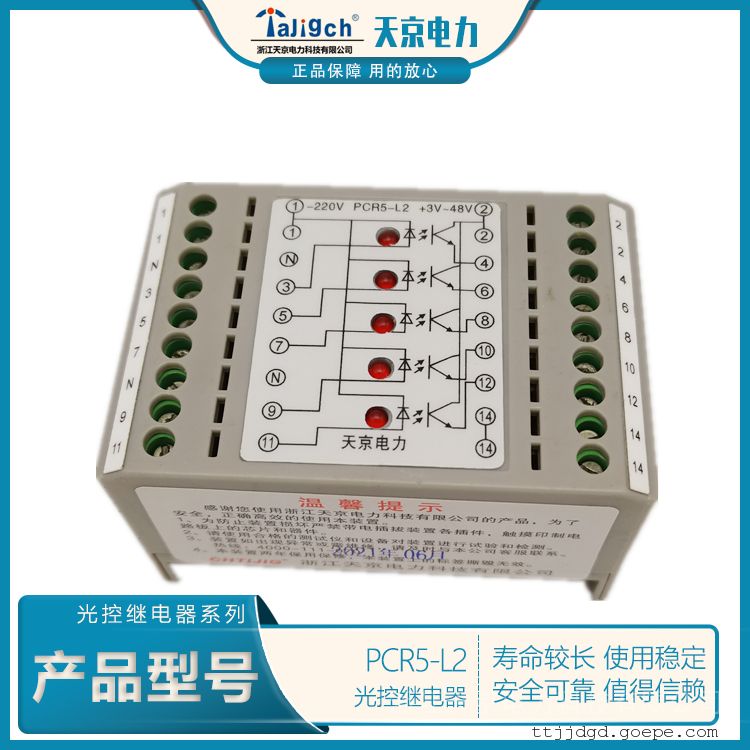

PCR5-R2.   光控继电器

电力系统和工业自动化的装置中，明确而可靠的
信号扩展和电隔离技术变得日益重要。
● PCR5-R1接口继电器可满足多种需要。
● 产品采用国际流行的轨道安装方式。
● 继电器可广泛用于电力、机械、工业控制领域。
如：信号扩展、电梯控制、伺服系统、I/O控制、
建筑设备等。
● 绝缘电阻：继电器的线圈和接点之间，线圈与外
壳之间以及接点与外壳之间用开路电压1000V的兆
欧表测量绝缘电阻，正常试验大气条件下，各回
路的绝缘电阻＞20M。
● 介质强度：继电器的线圈和接点之间，线圈与外
壳之间以及接点与外壳之间能承受频率为50Hz，
电压为1500V，历时1分钟的工频耐压试验，无击
穿、无闪络及元器件损坏现象。
General Purpose Relay UEG Monostable 4 Pole series
● 额定工作电压（DC/AC）：220V
一、概述
1、电力系统和工业自动化的装置中，明确而可靠的信号扩展和电隔离技术变得日益重要。
2、产品采用国际流行的轨道安装方式。
3、NR0521A系列大功率继电器应用在电力系统及工业控制领域中，用于外界干扰较大的接点信号的重动、采集，
二、技术参数
1、额定工作电压（DC）：220V/110V/其它。
2、接点容量：双接点载流容量8A   断弧容量60W（220VDC）；2000VA
3、动作电压：55%~70%Un可靠动作
4、动作时间：10ms≤t≤25ms
5、启动功率：≥5W
6、绝缘电阻：继电器的线圈和接点之间，线圈与外壳之间以及接点与外壳之间用开路电压500V的兆欧表测量绝缘电阻，正常试验大气条件下，各回路的绝缘电阻>20MΩ。
7、介质强度：继电器的线圈和接点之间，线圈与外壳之间以及接点与外壳之间能承受频率为50Hz，电压为1500V，历时1分钟的工频耐压试验，无击穿、无闪络及元器件损坏现象。
三、技术特点
1、根据安全运行规定，对于环境干扰较大的场合，重动继电器启动时，回路的启动功率必须大于设定的动作功率，以保证干扰脉冲电压较高时不会发生误动。
2、产品的外壳吸取了国外产品的优点，采用全新的结构工艺，安装非常方便。能同时适用于“  ” 型和“ ”型的两种常用导轨。
