- YJ1-50.YJ-50.油流继电器 天京电力
详细信息
品牌:天京电力 型号:YJ1-50.YJ-50 应用范围:真空 额定电流:0..3 A 额定电压:220 V 触点负载:220 触点切换电流:0.3 线圈电源:20
浙江天京电力科技有限公司

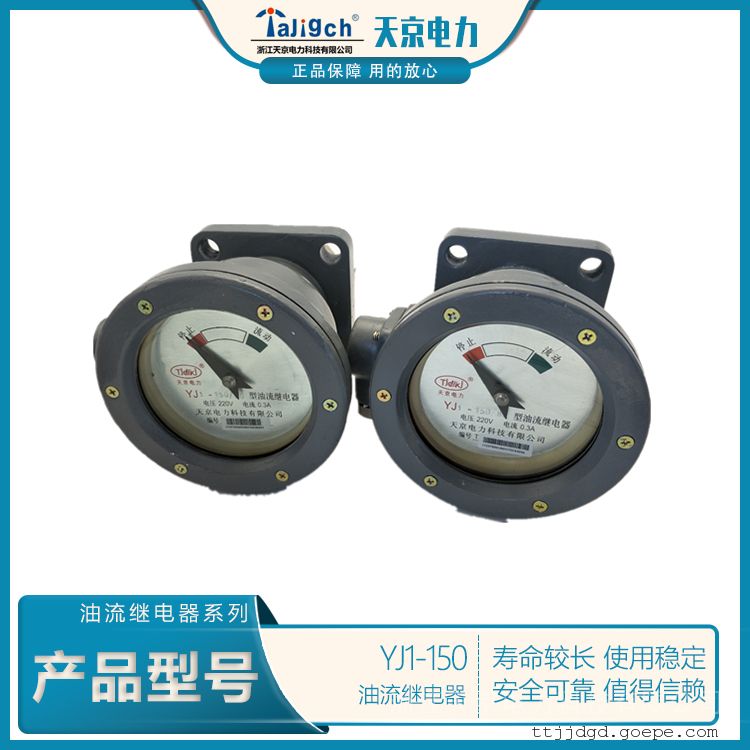

YJ1-50 油流继电器
二、用途
3.天京电力生产的油流继电器用于保护监督强油风冷却和强油水冷却器所用的变压器油泵运行情况.
监视油泵是否工作,阀门是否打开,油流是否正常等情况。
三、工作条件
4.继电器工作条件如下:
1周围环境温度:-30℃ -45℃。
2相对湿度:当空气温度为25士5℃,相对湿度不大于90%。3油温不高于90℃。
4冷却器中变压器油应清洁、无纱头、焊渣等异物。5周围无剧震动和颠簸的场所。
10.工作原理
当将油泵开启后联管中就有油流通过,油流达到一定值市动板被冲动,而和动板在同一轴上的磁
铁也跟着旋转.并借着磁力作用带动隔一层薄壁的指示部分的磁铁作同步转动,当动板被冲到85位冒
时,指示部分磁铁也转到85”并使电器部分的常闭接点打开,常开接点闭合,发出正常工作信号。如果油流减少到一定程度,动板借弹簧作用返回,常动指示部分返回,这样使电器部分的常开接点打开,
常闭接点团合发出故障信号。将继电器接点引线接入控制箱回路中,可以对冷却器油泵进行监视。
六、安装、使用和维护
11.安 装
1)继电器表头的安装尺寸,如图2所示,(如用户有特殊要求,可根据用户要求制造。)
2继电器联管的安装尺寸,可根据用户要求制造。
12.继电器在安装前应做下列检查
1机械检查
将继电器从联管中取出,然后检查动板转动是否灵活:转动方向是否和油流方向一致。
2电器检查
用手转动动板,分别在原位与转动90°位置,用万用表测量接线座的接线端子,检查继电器接点是
否实现常开与常闭的转换:.导线绝缘是否良好。
3动作特性检查
将继电器安装在适当的油管中,并接入一块流量表,将油泵启动当调节到需要的工作油流量时动板被冲到85°的极限位置则原常团接点打开,常开接点闭合,发出正常工作信号,再将油流量慢慢减少,当油流量减少到一定程度时,动板返回常开接点打开,常闭接点闭合,发出故障信号。这样反复几次.测记*小的工作油流量和*大的故障油。
13.维护、检查
继电器每年应检查维修一次,检查各部位紧固螺钉是否松动,接点开闭是否正常,密封垫圈是否需要更换。
-
