CSN-11..轨道继电器.天京电力

2、动作值：动作电压直流应不大于额定电压70%，交流应不大于额定电压75%；
3、返回值：返回电压应不小于10%额定电压。
4间大不于15ms。
5、触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W；
在电压不超过250V，电流不超过5A，功率因数为cosφ=0.4±0.1的交流电路中，断开容量为500VA。输出触点在上述规定的
负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为。

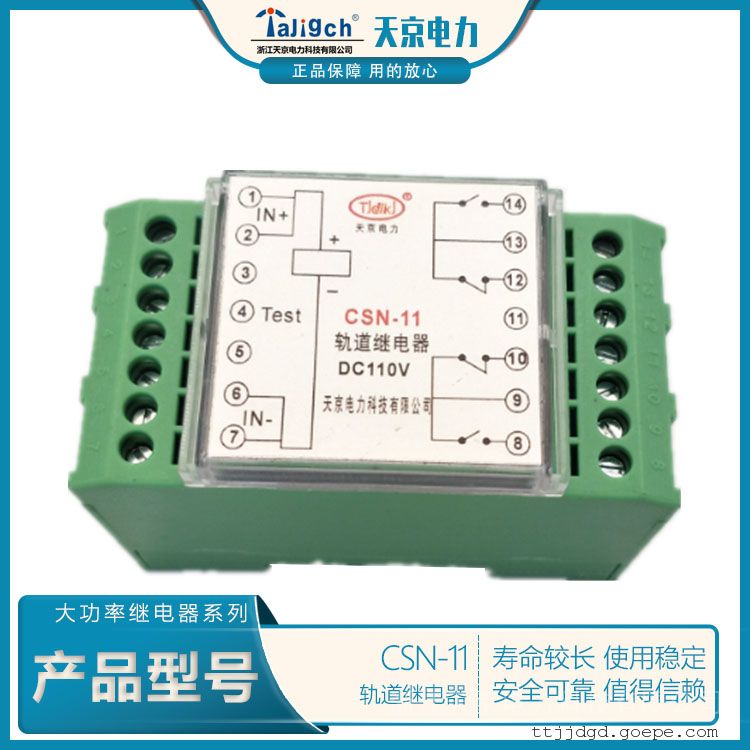

CSN-11 轨道继电器(以下简称装置或产品)是天京电力科技有限公司(以
下简称天京公司)研制和生产的电力系统接口设备，可与保护装置、安全自动装
置等设备接口，实现开入隔离，开出重动功能，用于开关量的隔离及转换。该装
置的特点是启动功率大，抗干扰能力强。
装置的输入侧共使用了五个端子，2个正电源输入端子IN+、2 个负电源输入端子IN-及1 个测试端子 Test，测试端子 Test 用于测试装置的启动功率。输出侧使
用了六个端子，可提供两组转换型触点，装置接入电源时，出口继电器动作，输
出触点的状态发生转换。
端子说明
4.1 输入端子
端子1、2、6、7:控制信号输入端，当输入有效的电压以后输出触点的状态
发生转换。
端子4:测试端子，当端子4与2短接后，可用于测试装置的启动功率。使用时 2和 4 无须短接.4 测试端用
4.2*组输出端子
端子 9:公共触点:
端子 10:常闭触点，在输入端不带电时，端子9 与端子10 导通:在输入端带
电时，端子 9 与端子 10 之间断开:
端子8:常开触点，在输入端不带电时，端子9与端子8断开:在输入端带电
时，端子 9 与端子8 之间导通。
4.3第二组输出端子

端子13:公共触点:
端子 12:常闭触点，在输入端不带电时，端子 13 与端子 12 导通:在输入端
带电时，端子 13 与端子 12 之间断开:
端子 14:常开触点，在输入端不带电时，端子 13 与端子 14 断开:在输入端
带电时，端子 13 与端子14 之间导通。
继电器正常启动后.继电器自动将功率回路切除,保证继电器正常低功耗运行。交流 220V 时，保证接点可靠不动作。

2使用注意事项
5.1通电前应核对额定直流电压，极性。
5.2通电前应对所有端子，全部插件进行检查，看是否有螺丝或继电器松动、脱
落、断线、损坏等现象。
5.3注意检查外部接入回路应无短路现象。
5.4避免带电插拔插件。
