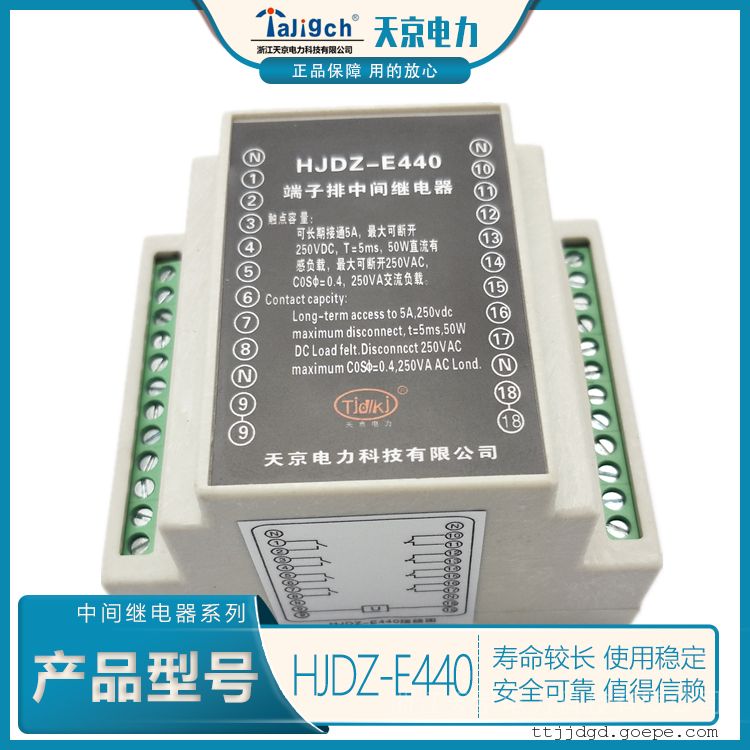

HJDZ-E440  断电延时继电器

1.产品用途
作为通电立即动作，断电延时返回的元件，用于交流或直流保护和自动控制线路中，使被控电路得到所需延时，本维电器采用面板上的滑动开关，可设定0~6秒延时，方便使用。
2.安装结构
导轨安装E壳体结构，具体尺寸请参阅后续继电器外型尺寸图。
延时时间 2秒 3秒 4秒 5秒
(2).额定电压:AC220V、AC110V、AC100V、DC220V、DC110V。(3).动作值:80%额定电压。(4)、返回值:10%额定电压。(5).功耗:小于4.2W。
(6)、触点容量:在250VDCT=5ms的直流电路中，*大可断开50W直流有感负载，
在250VACCOSФ=0.4的交流电路中，*大可断开50W直流有感负载，可长期接通5A。
(7).电寿命:10万次 机械寿命:100万次。
(8)、绝缘电阻;用开路电压500V的兆欧表，测量继电器外壳与外露带电端子之间，绝缘电阻大于300MΩ。
(9).介质强度;继电器外壳与外露带电端子之间，能承受2KV(有效值)50Hz试验电压，历时1分钟不击穿，无闪络。
5.使用条件 6.接线图
(1)、环境温度:-15℃~55℃:
(2).无导电气体，无腐蚀性气体，无较强振动:(3)、工作位置:任意:
(4)、工作电压;不大于120%额定电压:(5)、周围磁场强度:小于0.5mT:
(6)、不得有雨水和雪，有防雾、防尘、防风沙设施。
HJZS-E202 HJZS-E002
可自行设定0-6秒延时 0-3秒内固定延时,订货前注明延时时间
作为断电延时返回的辅助继电器，用于直流或交流操作的各种保护或自动控制装置中，以增加触点数量。​​​​​​​
