LB-1A.电压回路断相闭锁继电器 天京电力
详细信息
| | 品牌：天京电力 | | 型号：LB-1A | | 应用范围：中间 | |
| | 额定电流：5 A | | 额定电压：220 V | | 触点负载：5 | |
| | 触点切换电流：5 | | 防护特征：敞开式 | | 线圈电源：220 | |
| | 线圈功率：1 W | | | | | |
浙江天京电力科技有限公司

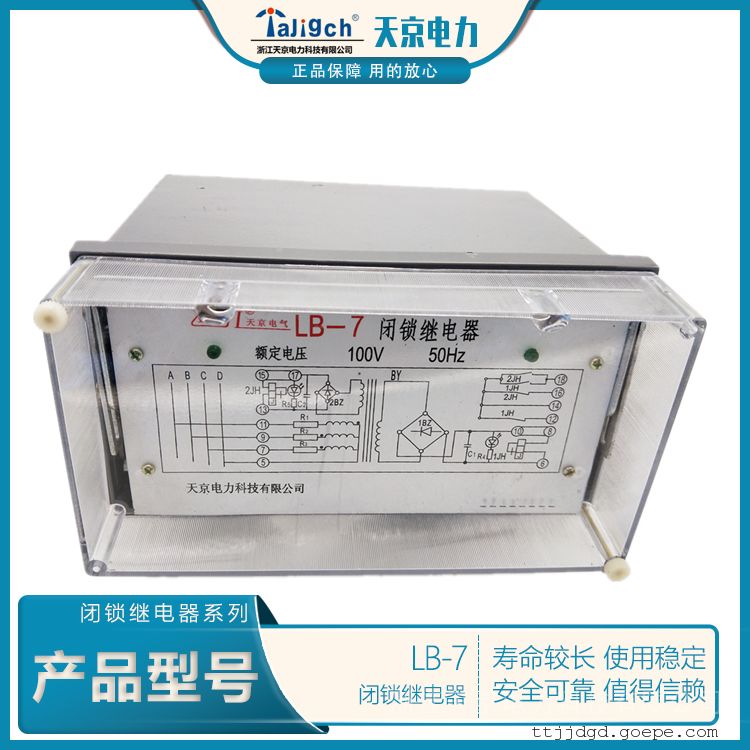

LB-1A .电压回路断相闭锁继电器
LB-7GT型闭锁继电器（以下简称继电器）用于发电厂及变电所内高压母线带电时防止合接地刀闸。
a. 继电器按整流式原理构成。其组成部分包括变压器、电阻器、整流桥、 滤波电容、极化继电器及指示灯；
b. 继电器所用的变压器是一个五绕组变压器。原边三个绕组成星形连接，其中A相极性相反，所以加三相对称电压时磁通向量和不为零，二次绕组有电压输出，经整流滤波驱动两个极化继电器。两个极化继电器的触点相互串接以实现其输出双重化；
c. 若一相或两相断线时，变压器二次亦有电压输出，继电器可靠动作；
d. 继电器接于发电厂及变电所内高压母线上电压互感器二次侧， 当高压母线无电时，继电器释放，极化继电器的动断触点接通，闭锁解除，允许合接地刀闸。
3 技术要求
- 额定电压：交流100V，50Hz。
2. 继电器施加三相交流额定电压100V（相电压58V）以及在断一相或断两相时，继电器可靠动作，断电时可靠返回。
3. 继电器施加三相额定电压100V时，继电器执行元件极化继电器中流过的电流不小于5mA。
4. 继电器施加额定电压，断A相，极化继电器流过的电流不小于2.5mA。
5. 继电器施加额定电压，其动作时间在常温下不大于45ms。
6. 继电器施加额定电压，每相所消耗功率不大于5VA。
7. 在环境温度为＋40℃时，有电（一相、二相或三相）情况下，继电器能长期耐受1.1倍额定电压，其温升不超过65℃。
8. 触点断开容量
在直流有感(τ=5ms)回路，U≤250V，I≤0.2A，为20W；在交流(cosφ=0.4)回路，U≤250V，I≤0.2A，为30VA。
9. 介质强度
继电器所有电路对外露的非带电金属部分及交流对触点电路之间，应能承受交流50Hz，2kV历时1min试验而无绝缘击穿或闪络现象。
10. 继电器的电寿命不低于103次，机械寿命为104次。
11. 继电器重量约为0.85kg。
4 订货须知
订货时请指明继电器的型号、名称及安装
