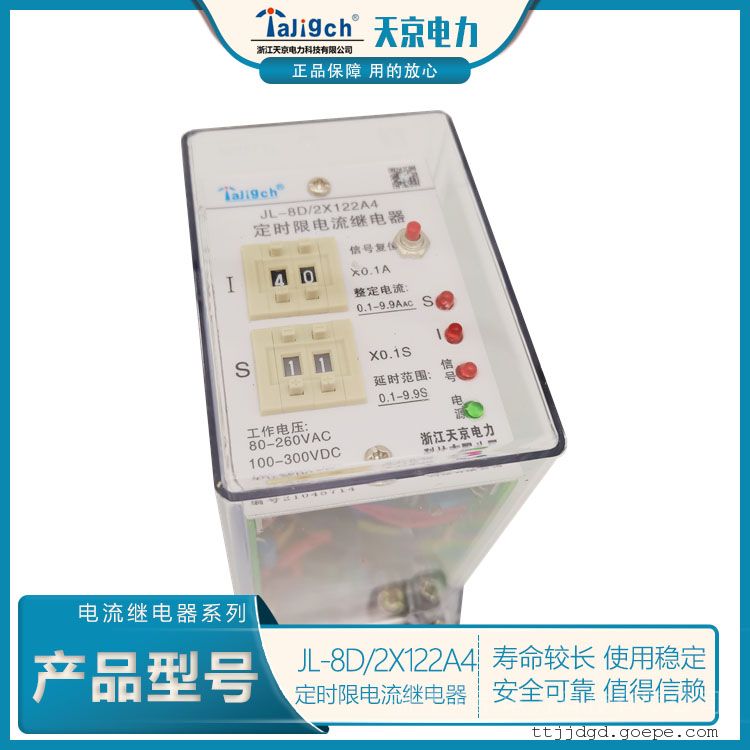

JL-8D/112A4   定时限电流继电器

1用途
JL-8D系列定时限电流继电器(以下简称电流继电器)作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。
2特点
本系列继电器采用CMOS集成电路进行运算和比较，具有数码整定精度高，整定范围宽，整定方便，动作速度快，返回系数高，功耗低的特点。
4 正常工作条件
4.1环境温度:-10℃~+50℃ 4.2相对湿度:≤90%
4.3大气压力:80Kpa~110Kpa 4.4 安装位置:任意
4.5 周围环境:继电器不受太阳直射，不受雨水冲洗，空气中不含导致金属腐蚀或绝缘损坏的气体或尘露，继电器在工作时，不允许振动，搬运过程不允许撞击。

5 主要技术指标
5.1 整定范围 根据整定范围不同，级差分别为0.01A和0.1A。
5.2瞬动倍率 1~12倍可调。
5.3 返回系数 0.9~0.97。
5.4整定误差 电流及瞬动倍率不大于3%，时间误差不大于5%(动作后下一次必须间隔10S以上再测)。
5.5 功耗 功耗小于5W。
5.6触点容量 在电压不大于250V时，信号触点容量为24VDC 2A。
5.7触点寿命 电寿命:10次，
机械寿命:106次。
5.8绝缘电阻 继电器各带电端子连在一起，对外露非带电端子或外壳之间，用开路电压为500V
的兆欧表测量，绝缘电阻不小于300MQ。
5.9 介质强度继电器各带电端子连在一起，对外霞非带申端子或外壳之间能承受有效值为2000V50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。
5.10抗干扰能力符合DL478-92《静态继电保护及安全自动装置通用技术条件》中的有关规定。
8特别注意
当工作电流大于整定电流x瞬动倍率时，继电器变为瞬动型，此时为无动作时间延时。
9 订货须知
订货时须注明继电器型号规格、工作电流范围、结构形式代号、板前或板后接线方式、数量及其它要求。
